名稱
Name

規格
Specification

數量
Quantity

功率
Power

備注
Remark

浮體

總長度約23米，單寬3.6米（1.8+1.8組合），高0.91米；面板4mm花紋板，底板、側板6mm

1套

-

錨繩卷?yè)P(yáng)機

主錨350#減速機+5.5KW電機

1套

錨繩卷?yè)P(yáng)機

副錨 250#減速機+3KW電機

4套

進料緩沖箱

1套

-

滾筒篩

篩體內徑1.5米，凈篩網長度3.6米，篩體總長度約7.3米；
絞洗筒：?1.5米，壁厚20mm；
滾筒篩：采用?22mm油田耐磨提油桿間隔5CM編網；
篩體內含多條螺旋絞刀從頭部覆蓋至尾部；
滾筒托輪：?670mm實芯耐磨工程輪胎*8條；
動力：11KW擺線針*2臺，雙傳動，四驅；
中央供水系統：鴨嘴式噴水咀，120°交叉扇形噴射；
通廊爬梯護欄兩側各1套

1套

振動溜槽

規格：1200*4500
電機：3KW*1臺

1臺

廢料桿

B1000*19m，雙層桁架結構
22KW電動滾筒*1臺

1套

離心機

1200#臥式全自動排礦離心機
電機：18.5KW*1臺
空壓機：3KW*1臺
PLC電腦控制柜*1套

2臺

離心水泵

15KW，流量150m3/h

1臺

沙泵&料箱

4寸沙泵+15KW電機+料箱

2套

離心機供料

控制柜

內部開關品牌：德力西或正泰

1套

-

發電機組

250KW康明斯或玉柴動力

1臺

-

總用電功率

    總裝機功率：KW
正常工作功率：KW

出廠價格

￥：15053659999來電索要元（含發電機組，不含稅與運費，稅率13%）

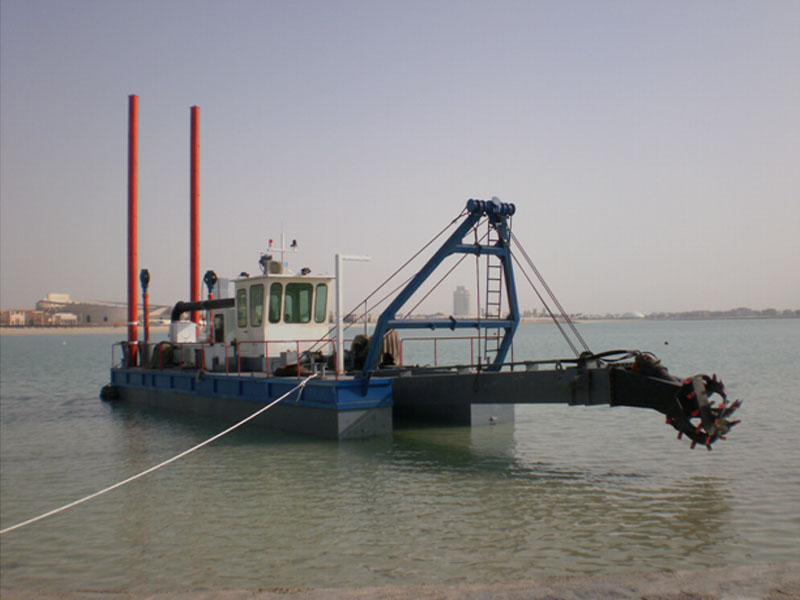

YK-CSD200P 技術規范

No.

Item

Description

Remark

1.

主要參數

(1). 總長

31m

(2). 浮體長

23.5m

(3). 主機艙長度

10.m

(4). 型寬

5.2m

(5). 型深

1.6m

(6). 平均吃水

1.0m

(7). 挖深

15m

水面以下

(8). 最大排送距離

1000m

(9). 泥泵清水流量

900m3/h

(10). 橋架吸管直徑

350mm

Out Diameter

(11). 機艙排管直徑

300mm

Out Diameter

2.

主機艙

(1). 尺寸

10.m*2.2m*1.5m

(2). 底板厚度

10mm

ccsb船用鋼板

(3). 側板厚度

8mm

CCSB 船用鋼板

(4). 前后板厚度

14mm

CCSB 船用鋼板

3.

側浮體

(1). 尺寸

23.5m*1.5m*1.5m

(2). 底板厚度

6mm

(3). 側板厚度

6mm

(4). 前后板厚度

6mm

4.

主柴油機

驅動泥泵

(1). 品牌

濰柴

(2). 型號

6160

船機

(3). 功率和轉速

330Kw @ 1000 rmp

(4). 油耗

40L/h

(5). 冷卻方式

水冷

6.

軸帶發電機

(1). 品牌

        16kw

7.

備用發電機組

(1). 品牌

濰柴

(2). 功率和轉速

24Kw

(3). 油耗

4L/h

(4). 冷卻方式

水冷

(5). 輸出電壓

220/380V

8.

挖泥泵

(1). 品牌

石家莊

(2). 型號

200G-G

(3). 泵進口直徑

250mm

(4). 泵出口直徑

200mm

(5). 揚程

50m

(6). 泵轉速

1000rpm

濃度15%

(7). 泵流量

 900m3/h

9.

齒輪箱

(1). 型號

FDL320

(2). 速比

1 : 1

10.

絞刀

總成

液壓馬達+行星齒輪箱

絞刀功率

60kw

刀圈直徑

900mm

絞刀直徑

1000mm

刀片數量

           5片

高錳鋼

刀齒數量

           33支

高強度合金

絞刀轉速

        30rpm

11.

橋架絞車

絞車品牌

新宏

意大利合資品牌

第一層拉力

4Ton

鋼絲繩直徑

18mm

繩容量

120m

繩速

0-20m/min

12.

橫移絞車液壓驅動

絞車馬達品牌

意寧

第一層拉力

4Ton

鋼絲繩直徑

16mm

繩容量

120m

繩速

0-20m/min

數量

2 臺

13

固定樁

長度

18m

直徑

 377mm

重量

           2400Kg

14

液壓油缸

油缸行程

2.0m

油缸直徑

140mm

工作壓力

16Mpa

油缸行進速度

0.2m/s

15.

駕駛室

(1). 控制臺

控制全設備挖泥動作，監視發動機等設備的運轉狀況。
PLC-西門子主控制臺。

(2). 可調節座椅

駕駛員座椅

(3). 空調

一臺

16.

液壓系統

A. 簡介

液壓系統為橋架絞車，橫移絞車，絞刀頭和固定樁油缸提供動力。

B. 液壓馬達

液壓馬達來自意大利合資品牌意寧，優異的性能和使用壽命

C. Hydraulic Pump

南京

17.

噴漆防銹

簡介

焊接之前，所有的鋼板做噴砂處理。使用優質專業的舶防銹漆。3-4層噴漆，水線下最小厚度400微米。
浮體內外安裝防腐裝置。

18.

電氣系統

簡介

所有電器元件采用國內外知名品牌如歐姆龍，正泰等。配備過載保護來確保電路安全。使用船舶專用防水電纜電線。

19.

通訊系統

(1). 礠羅京

配備

(2). 甚高頻

配備

20.

出廠價格（不含管線）

￥萬元（不含稅與運費，稅率13%）

名稱

規格

數量

單價/萬元

總價/萬元

水上離心選礦設備

1套

水上絞吸挖泥設備

1套

合計出廠價格

￥：萬元（不含稅與運費，稅率13%）
