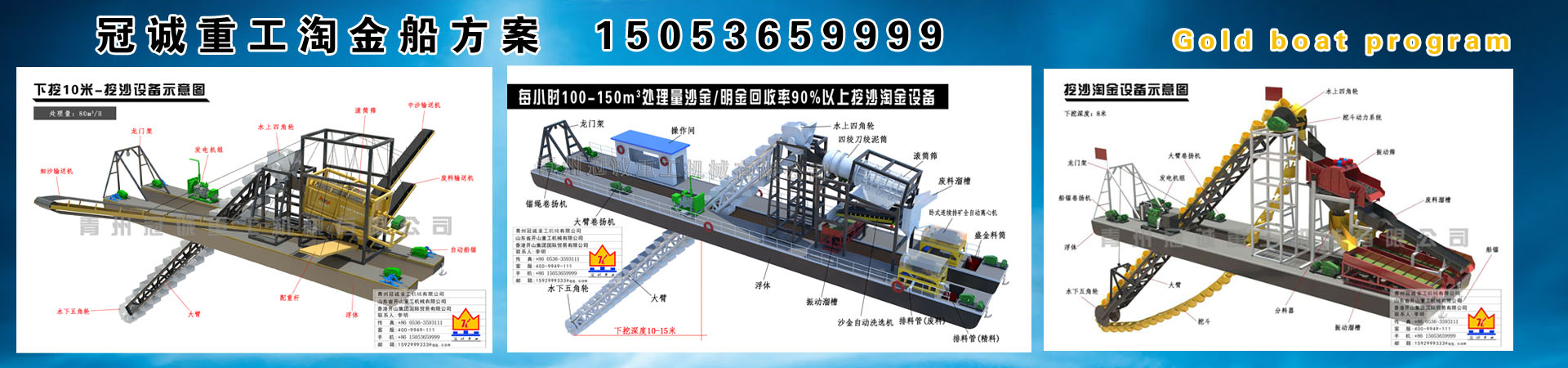

150-200方挖深13-15米水上淘金船方案

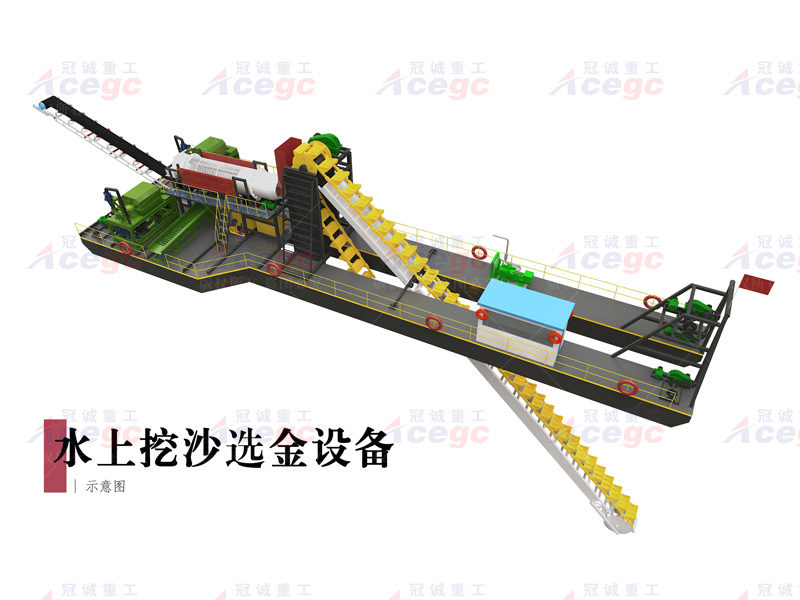

水上淘金船

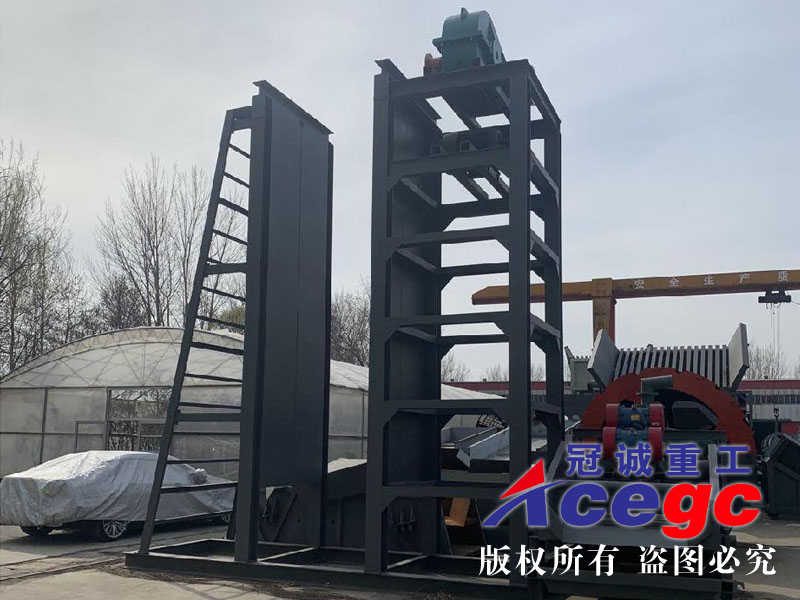

150-200方挖深13-15米水上淘金船方架&斜架

淘金船機架

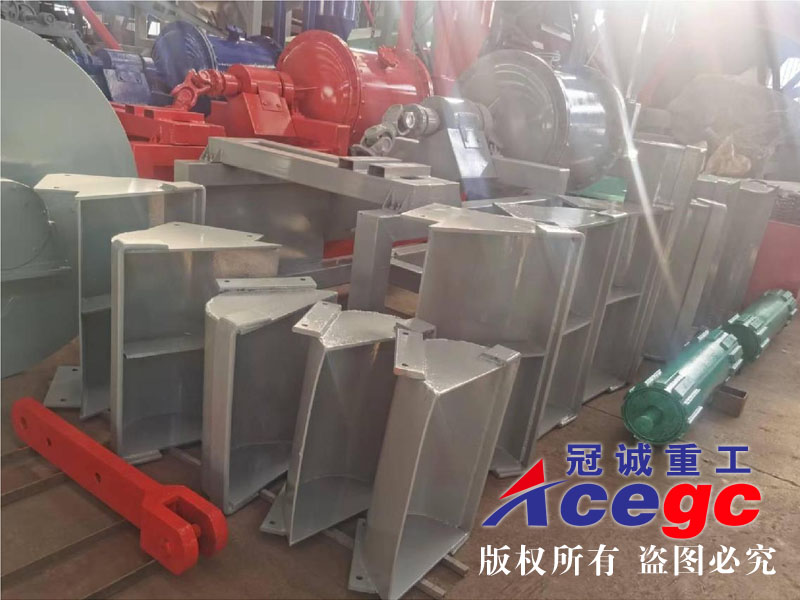

150-200方挖深13-15米水上淘金船挖斗

淘金船挖斗

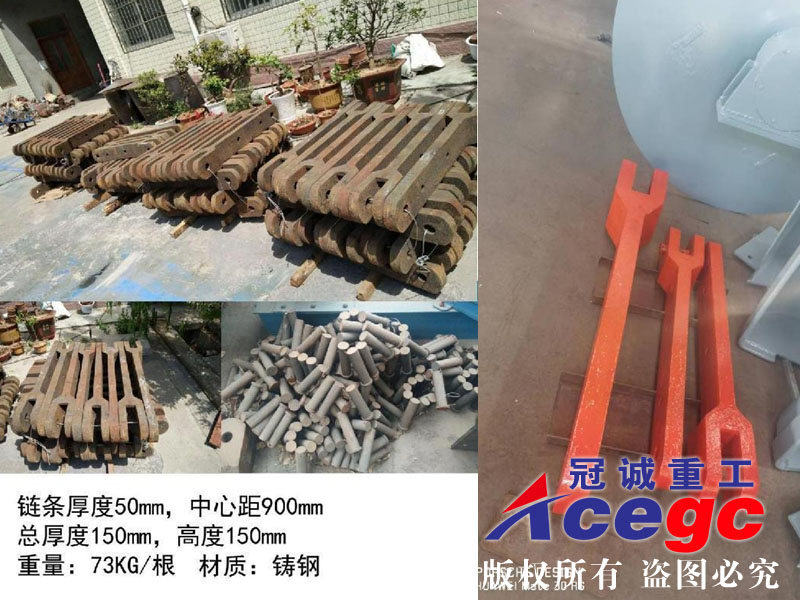

150-200方挖深13-15米水上淘金船鏈條

淘金船鏈條

150-200方挖深13-15米水上淘金船角輪

淘金船滾筒篩

150-200方挖深13-15米水上淘金船滾筒篩

淘金船滾筒篩

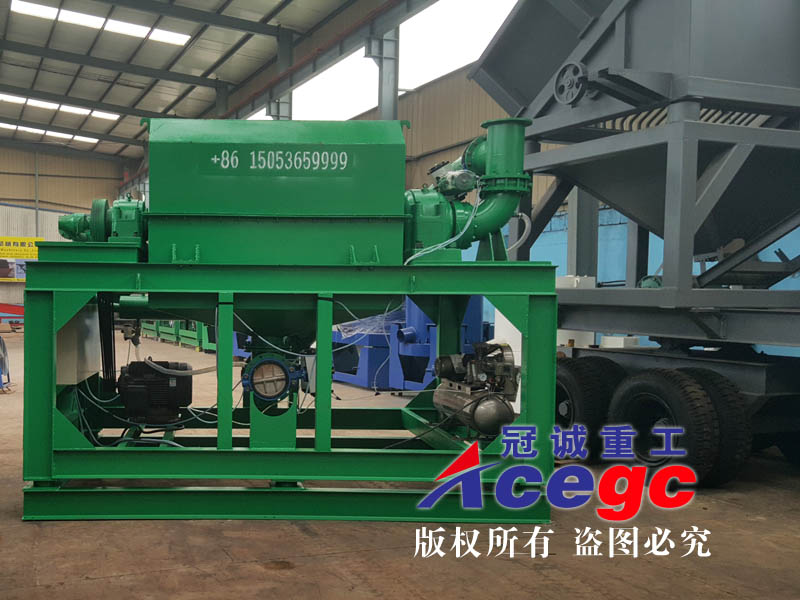

150-200方挖深13-15米水上淘金船離心機

150-200方挖深13-15米水上淘金船溜槽

淘金船溜槽

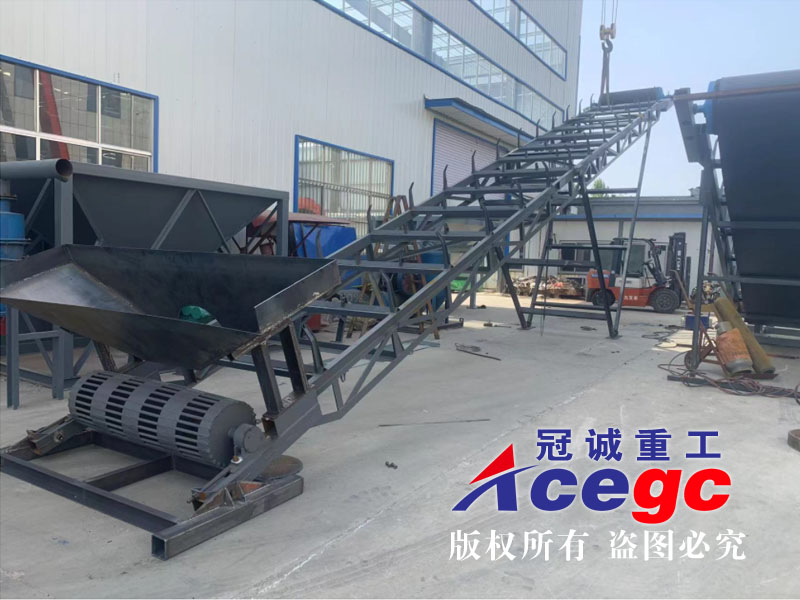

150-200方挖深13-15米水上淘金船皮帶輸送機

淘金船皮帶輸送機

150-200方挖深13-15米水上淘金船方案技術參數&報價清單

名稱 Name	規格 Specification	數量 Quantity	功率 Power	備注 Remark
浮體	總長度約35.4米，單寬2米，高1.26米；面板4mm花紋板，底板、側板6mm	1套
龍門架		1套
方架&斜架	主架200X200H型鋼，20#工字鋼，方架高度約5.5米	1套
角輪	水上四角輪水下五角輪	1套
挖斗	邊板厚度16mm，挖板10mm，唇板20mm厚耐磨錳鋼板	73個		容積：約0.1立方單重：約140KG
鏈條	鏈條厚度50mm，總厚度150mm，高度150mm 中心距900mm；材質：鑄鋼（高錳鋼）	146支		單重：約73KG
鏈條軸銷	?45mm圓鋼	292支	-
大臂	水上、水下兩節臂	1套
四角輪動力	1000#減速機（鐵殼焊接）+90KW電機	1套
大臂卷?yè)P(yáng)機	650#減速機+22KW電機	1套
錨繩卷?yè)P(yáng)機	主錨350#減速機+5.5KW電機	1套
錨繩卷?yè)P(yáng)機	副錨 250#減速機+3KW電機	4套
滾筒篩	篩體內徑1.5米，凈篩網長度3.6米，篩體總長度約7.3米；絞洗筒：?1.5米，壁厚20mm；滾筒篩：采用?22mm油田耐磨提油桿間隔5CM編網；篩體內含多條螺旋絞刀從頭部覆蓋至尾部；滾筒托輪：?670mm實芯耐磨工程輪胎8條；動力：11KW擺線針2臺，雙傳動，四驅；中央供水系統：鴨嘴式噴水咀，120°交叉扇形噴射；通廊爬梯護欄兩側各1套	1套
振動溜槽	規格：15004500 電機：3KW1臺	1臺
廢料桿	B100011.5m，雙層桁架結構 11KW電動滾筒1臺	1套
離心機	1200#臥式全自動排礦離心機 電機：18.5KW1臺 空壓機：3KW1臺 PLC電腦控制柜*1套	2臺
離心水泵	15KW，流量150m3/h	1臺
沙泵&料箱	4寸沙泵+15KW電機+料箱	2套		離心機供料
控制柜	內部開關品牌：德力西或正泰	1套
發電機組	400KW康明斯或玉柴動力	1臺
總用電功率	總裝機功率：253.5KW 正常工作功率：214KW
出廠價格	￥：元（含發電機組，不含稅與運費，稅率13%）
